不干膠標簽各種粘性測試標準與原理條件解讀

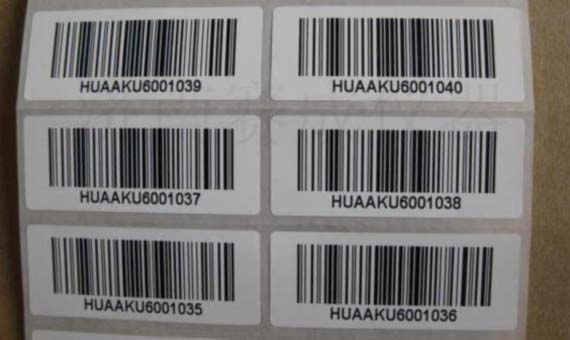

　　提起不干膠標簽的使用，相信無論是行業(yè)中人事，還是非行業(yè)人士，再熟悉不過。它也叫即時貼，以粘貼方便，省時省力，標志醒目等特點，被廣泛應用到生活的方方面面，比如我們的家用電器防偽碼、3C標志、食品包裝袋貼標等等。通常它是以薄膜、紙張或鋁箔為面材，以涂硅紙為底紙，涂覆水膠、熱熔膠等膠水而形成的一種三明治結構的復合材料。其基本的特性就是粘性能較好、粘貼方便。
　　 依據(jù)不干膠標簽的應用及相關標準，其基本物理性能涉及初粘性、持粘性、剝離強度、印刷墨層耐磨性與結合牢度等五種測試，不干膠標簽其中三種粘性指標（初粘力、粘性保持力、剝離力）的力值范圍，須符合行業(yè)相應的標準，目前在國標中，普遍采用GB/T 4852-2002《壓敏膠粘帶初粘性試驗方法 (滾球法)》、GB/T 4851-2014《膠粘帶持粘性及試驗方法》、GB/T 2792-2014《膠粘帶剝離強度及試驗方法》。

一、初粘性測試標準與原理方法
　　GB/T 4852-2002《壓敏膠粘帶初粘性試驗方法 (滾球法)》規(guī)定了不干膠等壓敏膠粘帶等制品的初粘性及其測試原理與標準實驗條件，即通過標準鋼球滾過斜面上的膠粘帶式樣粘性面，測定鋼球被粘性面粘住的最大鋼球尺寸，通過計算評定不干膠標簽初粘性大下。
　　初粘性試驗對實驗室環(huán)境要求為：室溫23±2℃，相對濕度50%±10%，初粘測試儀試驗板傾斜角為30°，其中助滾段為100mm,采用符合GB/T308的標準鋼球,采用A法測量時，式樣截取尺寸為款10-80mm,長250mm,所用即時貼應除去包裝材料....

二、不干膠標簽持粘性測試標準與原理方法
　　 GB/T 4851-2014《膠粘帶持粘性及試驗方法》等效壓敏膠國際標準JIS Z0237--1991第十一部分：持粘性試驗方法，不同在與GB/T4851將試驗板增加為0Cr18Nig,為確保測試的真實性，GB/T4851對加在版壓輥的滾壓次數(shù)要求至少3次；粘貼式樣試驗時測試溫度為23±2℃，濕度為65±5%，每組試樣設置不少于3個（濟南賽成科技研發(fā)的CZY-6S持粘測試儀采用六工位測試設計）。

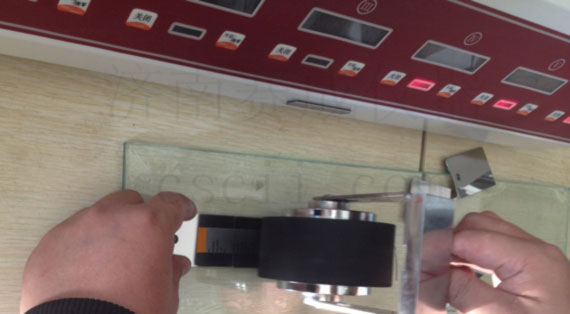

　　持粘測試儀測試不干膠粘性的標準方法為：準備好即時貼式樣，在上述標準試驗條件中放置30分鐘；將式樣懸掛在試驗架上，沿粘貼在被粘物上的壓敏膠粘帶長度方向垂直懸掛一規(guī)定重量的砝碼，測試試片移動一定距離的時間是否符合不干膠應用要求。

三、不干膠標簽剝離強度即剝離力測試標準
　　不干膠標簽的剝離強度測試分為幾種剝離測試，第一種為標簽紙與不銹鋼板180°剝離試驗方法，第二種為標簽紙與自身的背膜180°剝離的測試方法。《GB2792壓敏膠粘帶剝離強度試驗方法》規(guī)定了第一種即與不銹鋼板180°剝離試驗標準與方法，即在規(guī)定的試驗條件下，測定膠接試樣分離時單位寬度所能承受的載荷，測試單位為kN/m，試驗環(huán)境溫度為23±2℃，相對濕度為65±5%。剝離試驗時，每隔 20mm 讀一個數(shù)，共讀 4 個數(shù)，求其平均值。

　　了解不干膠標簽的粘性測試方法以及需要的檢測儀器等，歡迎致電濟南賽成科技。
